在现场,从流量计刻度读数求取实际流量值,实质上是将流量计标准状态下的流量值换算成现场工况下的流量值。我们设现场工况有关参数代号分别为实际流量Q,介质压力P和温度T;转子流量计刻度的有关参数代号分别为流量Q比标准状态的压力Po和温度To,根据(4)式有:
利用(5)式,可见很方便地在现场从流量计读数求得被测介质实际流量值。需要特别指出,用(5)式计算时,P、P。、T、T。都应代入值,而P是表前压,应在流量计上游侧、并紧靠流量计的管路部位测取。
例:使用某空气采样仪,运行时,采样仪上转子流量计读数为500毫升/分,测表前压为—100mmH20(因使用抽气泵,所以是负压),现场温度为30℃,求此时空气的实际流量值。
解,根据测定的数据,有
这里,因为P。用毫米汞柱作单位,所以毫米水柱必须化成毫米汞柱,计算时,只须将毫米水柱除以13.6即可。
从上例结果看出,尽管现场状态与标准状态相差不大,但对测量结果却产生了22毫升/分(为标准值的4.4%)的差值。换句话路如果不修正,则流量值会产生4.4%的误差!
(二)用户根据实际使用流量,如何选购合适的转子流量计?
这个问题恰是上述(一)的逆过程,只需把(5)式反过来即成:
这里,Q是实际使用流量;P、T、Po、To都为已知,用〔6〕式d算出的Qn即为将要选购的转子流量计的刻度流量值。注意,Q应是常用流量。为保证流量计使用时有足够精度和余量,选购玻璃转子流量计的上限应为Qn的1.5倍。
我们想强调此条的重要性,因为,如果当被测介质压力较大时,它是不可忽略的。例如,若被测介质压力为3kg/cm2,并假定温度与标准温度相差无几,则P=3+1kg/cm2(单位,P。=1),代入(6)式后将得到Qn÷2Q。就是说,若常用流量为Q,则合宜的流量计上限应为1.5×2Q=3Q,如此时仍按Q选购流量计,势将满足不了使用要求而贻误生产。
转子流量计的密度换算还可以速过图解法来进行。
测量液体介质时的刻度修正往往涉及粘度修正,而粘度修正是十分繁杂,计算较为困难。尽管如此,还有别的方法可弥补,限于篇幅,这里再不累述。

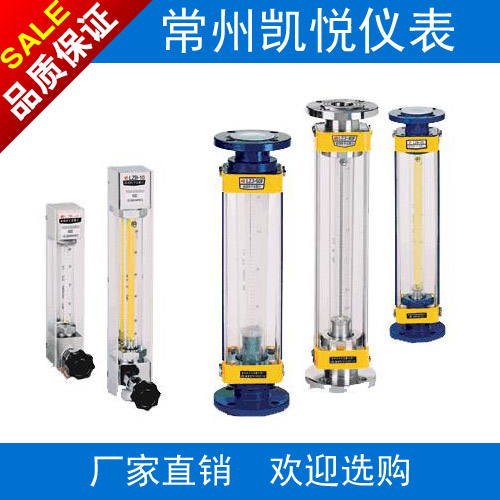

公称通径
DN mm |
型号 |
范围度 |
测量范围 |
准确度 等 级 |
锥管长度mm |
允许被测流体状况 |
||
水(20℃) |
空气(1.013×105Pa,20℃) |
温度℃ |
压力MPa |
|||||
3 |
LZB-3WF LZB-3WBF |
10:1 |
2.5~25ml/min 6~60ml/min 10~100ml/min |
0.1~1L/min 0.15~1.5L/min |
4 ;6 |
100
|
0 ~60 |
≤0.2 |
4 |
LZB-4WF LZB-4WBF |
16~160ml/min 25~250ml/min 40~400ml/min
|
0.3~3L/min 0.6~6L/min 0.7~7L/min
|
4 ;6 |
||||
6 |
LZB-6WF LZB-6WBF |
0.04~0.4L/min 0.06~0.6L/min 0.1~1L/min
|
0.7~7L/min 1~10L/min 1.5~15L/min
|
4;2.5 |
||||
10 |
LZB-10WF
LZB-10WBF |
0.1~1L/min 0.16~1.6L/min
|
3~30L/min 5~45L/min
|
120 |
公称通径DN mm |
型号 |
范围度 |
测量范围 |
准确度等级 |
锥管长度mm |
允许被测流体状况 |
||
水(20℃) |
空气(1.013×105Pa,20℃) |
温度℃ |
压力MPa |
|||||
4 |
LZB-4F |
10:1 |
1~10L/h 1.6~16L/h 2.5~25L/h |
16~160L/h 25~250L/h 40~400L/h |
4 |
100 |
-20℃~+60℃或0℃~+120℃ |
≤1 |
6 |
LZJ-6F |
2.5~25L/h 4~40L/h 6~60L/h
|
40~400L/h 60~600L/h 100~1000L/h
|
4 |
||||
10 |
LZJ-10F |
6~60L/h 10~100L/h 16~160L/h
|
100~1000L/h 160~1600L/h 250~2500L/h
|
160 |
||||
15 |
LZJ-15F |
16~160L/h 25~250L/h 40~400L/h
|
0.25~25m³/h 0.4~4m³/h 0.6~6m³/h
|
350 |
≤0.6 |
|||
25 |
LZB-25F |
40~400L/h 60~600L/h 100~1000L/h |
1~10m³/h 1.6~16m³/h 2.5~25m³/h
|
4 |
||||
40 |
LZB-40F |
160~1600L/h 250~2500L/h
|
4~40m³/h 6~60m³/h
|
430 |
||||
50 |
LZB-50F |
0.4~4m³/h 0.6~6m³/h
|
10~100m³/h 16~160m³/h
|
450 |
||||
80 |
LZB-80F |
10:1 5:1 |
1~10m³/h 1.6~16m³/h
|
5~250m³/h 80~400m³/h
|
4 |
500 |
≤0.4 |
|
100 |
LZB-100F |
5:1 |
5~25m³/h 8~40m³/h
|
120~600m³/h 200~1000m³/h
|
