LZB系列玻璃转子流量计

产品简介:

该流量计是一种瞬时指示型仪表,有基型LZB系列和耐腐型LZB-F系列,前者主要用来测量气体或液体介质的单相脉动的流量,后者则测量具有腐蚀性的气体或液体介质的单相非脉动的...

咨询服务热线

13701485845

联系我们在线咨询
产品详情
该流量计是一种瞬时指示型仪表,有基型LZB系列和耐腐型LZB-F系列,前者主要用来测量气体或液体介质的单相脉动的流量,后者则测量具有腐蚀性的气体或液体介质的单相非脉动的流量,具有结构简单,价格便宜,测量范围大,直观等优点,广泛用于化工生产中。


玻璃转子流量计安装使用说明

一、 概述 二、 原理与结构
三、 安装和使用 四、 流量计示值修正
五、流量计的误差表示
一、 玻璃转子流量计概述

玻璃转子流量计(以下简称流量计)主要用于化工、石油、轻工、医药、化肥、化纤、食品、染料、造纸、环保及科学研究等部门中,用来测量气体或液体介质的单相非脉动的流量。

耐腐蚀型流量计主要用于有腐蚀性液体,气体介质计量等部门的物质生产工艺过程中用来检测强酸(氢氟酸除外)、强碱、氧化计,强氧化性酸,有机溶剂和其它具有腐蚀性气体或液体介质的单相非脉动饿流量。
二、玻璃转子流量计原理与结构
         流量计的主要测量元件为一根小端向下、大端想上垂直安装的锥形玻璃管及在其内可以向下移动的浮子。当流体自下而上流经锥玻璃时,在浮子上、下之间产生压差、浮子在此差压作用下上升。当使浮子上升的力与浮子所受的重力、浮力及粘性力三者的合力相等时,浮子处于平衡位置。因此,流经流量计的流体流量与浮子上升高度,即与流量计的流通面积之间存在着一定的比例关系,浮子的位置高度可作为流量流度。流量计的读数按图1所示的读数位置读取出示值。

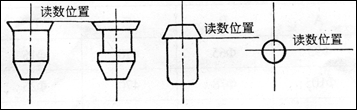

图1 浮子读数位置图

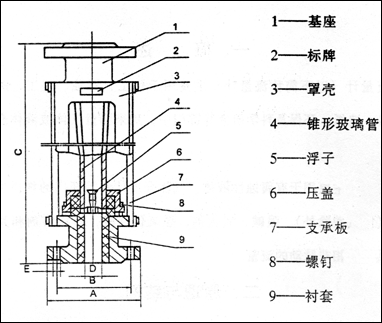

我厂生产的流量计有基型LZB系列。它们主要有锥形玻璃管、浮子、上基座、下基座、上止档、下止档、支承板、外罩、密封圈等组成。均采用法兰接(法兰接GB2555—81铸铁法兰规定)。通径50mm以上流量计带导杆,能使浮子上下移动稳定,并保护锥形玻璃管,以免碰损。结构见图2—1,外型与连接尺寸见表1,技术参数见表2。

表1 LZB-15F-100F LZB-15~100 外型安装尺寸

口径(mm)

尺寸(mm)

A

B

C

D

E

15

Φ95

Φ65

470

Φ15

4-Φ14

25

Φ105

Φ78

470

Φ25

4-Φ14

40

Φ145

Φ110

570

Φ40

4-Φ18

50

Φ160

Φ125

570

Φ50

4-Φ18

80

Φ185

Φ150

660

Φ80

4-Φ18

100

Φ205

Φ170

660

Φ100

4-Φ18

表2 基型LZB系列 玻璃转子流量计技术参数

型号

LZB-15

LZB-25

LZB-40

LZB-50

LZB-80

LZB-100

公称通径(mm)

Φ15

Φ25

Φ40

Φ50

Φ80

Φ100

测量比

1:10

1:10

1:10

1:10

1:10 1:5(气)

1:5

工作压力(MPa)

≤0.6

≤0.6

≤0.6

≤0.6

≤0.4

≤0.4

精度等级

2.5

1.5

1.5

1.5

1.5

1.5

流量范围

液体(m3/h)

16-160(L/h)

40-400(L/h)

0.16-1.6

0.4-4.0

1-10

5-25

25-250(L/h)

60-600(L/h)

0.25-2.5

0.6-6.0

1.6-16

8-40

40-400(L/h)

100-1000(L/h)



气体 (NM3/h)

0.25-2.5

1-10

4-40

10-100

50-250

120-600

0.4-4.0

1.6-16

6-66

16-160

80-400

200-1000

0.6-6.0

2.5-25



LZB—F耐腐型玻璃转子流量计

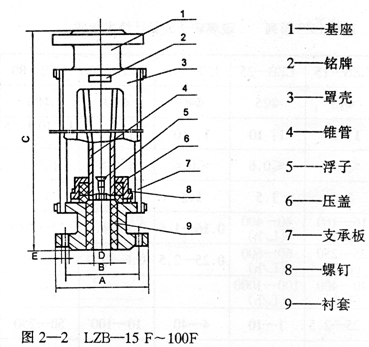

我厂生产的LZB—F耐腐型玻璃转子流量计主要有玻璃锥管、浮子、上基座、下基座、上止档、下止档、支承板、前后罩壳、密封圈隔膜组成,均采用法兰连接。(法兰接GB2555—81铸铁法兰规定)其结构示意图2—2所示,外型及连接尺寸见表1 LZB—F型通径为Φ80、Φ100的耐腐蚀流量计的结构与图2—2相似,所不同的是浮子都带导杆,使浮子上、下移动稳定并保护锥型玻璃管以免碰损。耐腐流量计与介质接触的零件采用了高级防腐材料,因此具有良好的耐腐蚀性能,在各种腐蚀性介质的流量测量中,十分可靠有效。技术参数见表3。

表3 耐腐型玻璃转子流量计技术参数

型号

LZB-15F

LZB-25F

LZB-40F

LZB-50F

LZB-80F

LZB-100F

公称通径(mm)

Φ15

Φ25

Φ40

Φ50

Φ80

Φ100

测量比

1:10

1:10

1:10

1:10

1:10 1:5(气)

1:5

工作压力(MPa)

≤0.6

≤0.6

≤0.6

≤0.4

≤0.4

≤0.4

精度等级

4

2.5

2.5

2.5

2.5

2.5

流量范围

液体(m3/h)

16-160(L/h)

40-400(L/h)

0.16-1.6

0.4-4.0

1-10

5-25

25-250(L/h)

60-600(L/h)

0.25-2.5

0.6-6.0

1.6-16

8-40

40-400(L/h)

100-1000(L/h)



气体 (NM3/h)

0.25-2.5

1-10

4.0-40

10-100

50-250

120-600

0.4-4.0

1.6-16

6.0-66

16-160

80-400

200-1000

0.6-6.0

2.5-25



注:1、所有口径流量计锥形管材料均为高硼硅硬质玻璃。

2、材料根据用户要求可作变动。

注:法定计量单位1kgf/cm2=9.80665×104Pa,为计量方便圆整为
